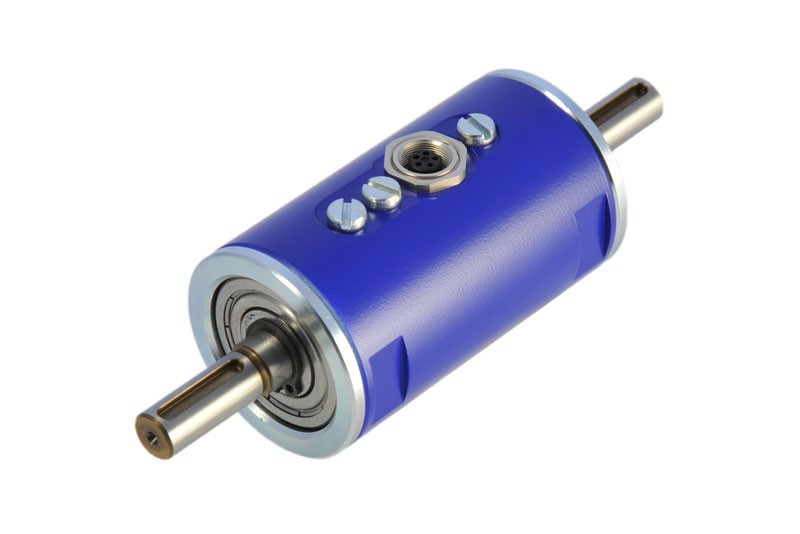

Serie 2000 Drehmomentsensoren

Berührungslos | 2,5 bis 500 Nm, bi-direktional | Genauigkeit < 1%

Mit den Sensoren der Serie 2000 können die Drehmomente an einer Messwelle bei Stillstand oder Rotation erfasst werden.

Die Wellenenden sind entweder Rund mit Paßfeder oder als Vierkant ausgeführt. Die Genauigkeit des Ausgangsignals von 0-5 Volt ist besser 1%.

Im Drehmomentsensor sind die signalgebende Welle, die berührungslose Signalaufnahme sowie die analoge Signalauswertung integriert.

Der Sensor wird als komplette Einheit mit dazugehörigem Anschlußkabel und Paßfedern geliefert.

  • Technische Details
    • Messbereich 2,5 bis 500 Nm
    • Genauigkeit besser 1%
    • Analoges Ausgangssignal 0-5 Volt
    • Drehmomentmessung bis 5000 U/min
    • Temperaturbereich -30 bis +85°C
    • Integrierte Signalkonditionierung
    • Spannungsaufnahme 9-12 V DC
    • Maximal zulässige Spannung 13 V DC
    • Maximale Stromaufnahme 10 mA
    • Einschaltpeak: <40 mA
    • Frequenzbereich: -3dB Punkt, Bessel Charakteristik: 1000 Hz
    • Schutzart nach EN 60529: IP 50
    • Hohe zulässige dynamische Belastung
    • Hohe zulässige Querkraft und Biegemomente
    • Wartungsfreier Einsatz
